輸入信號:開關量、電平脈沖(低電平:-15V~0.6V;高電平: +4V~+15V)
外接傳感器:光電對管、接近開關、霍爾傳感器、角、線位移光柵傳感器
計數器向傳感器外供5V、12V(負載20mA)直流電壓和30mA直流電流
計數器可設定信率A、信率b、初始值C、小數點dot,滿足測量精度
當前計數值、設定的計數報警值、設定的計數功能參數值掉電不丟失
多種繼電器輸出方式，滿足現場控制要求
一、儀表技術指標
工作電源: AC/DC85~242V
數碼管顯示: 0.5英寸；超限顯示“EEEEEE”
繼電器觸點容量: AC220V/3A(阻性負載);繼電器觸點壽命: 105次
最高測量頻率30KHz(光柵表15KHz)
顯示范圍: -199999~999999
外形及開孔尺寸:96×48×90 開孔92×44
儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合
計數器可設倍率A、倍率b、初始l直C,顯示值=脈沖輸入值×A÷b十C

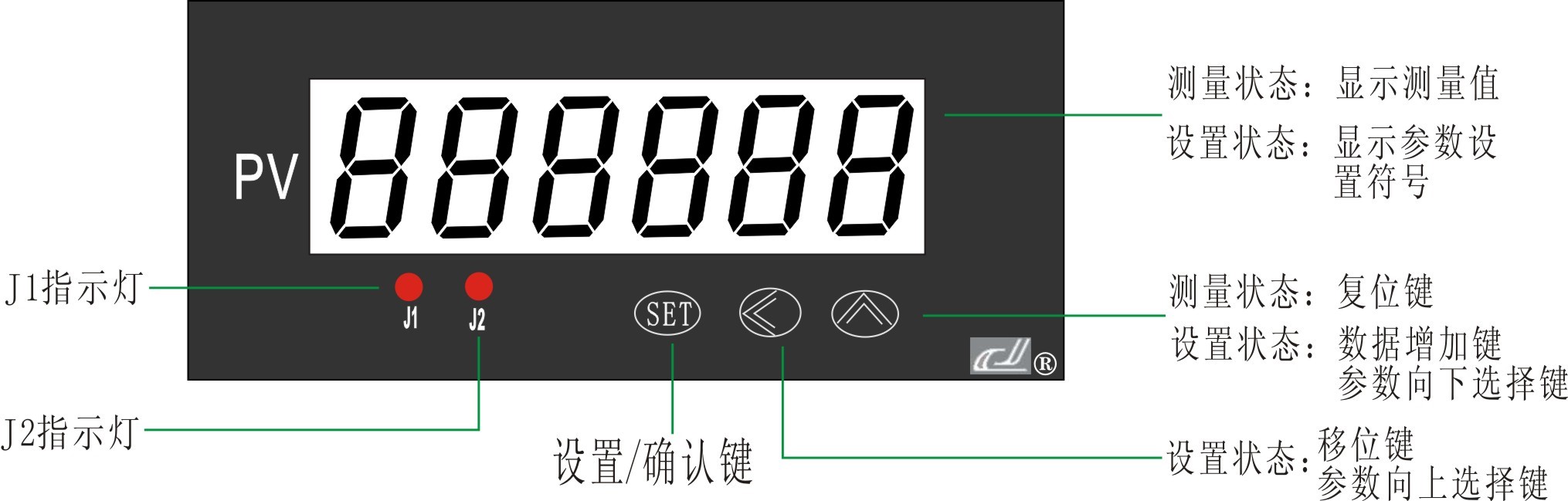

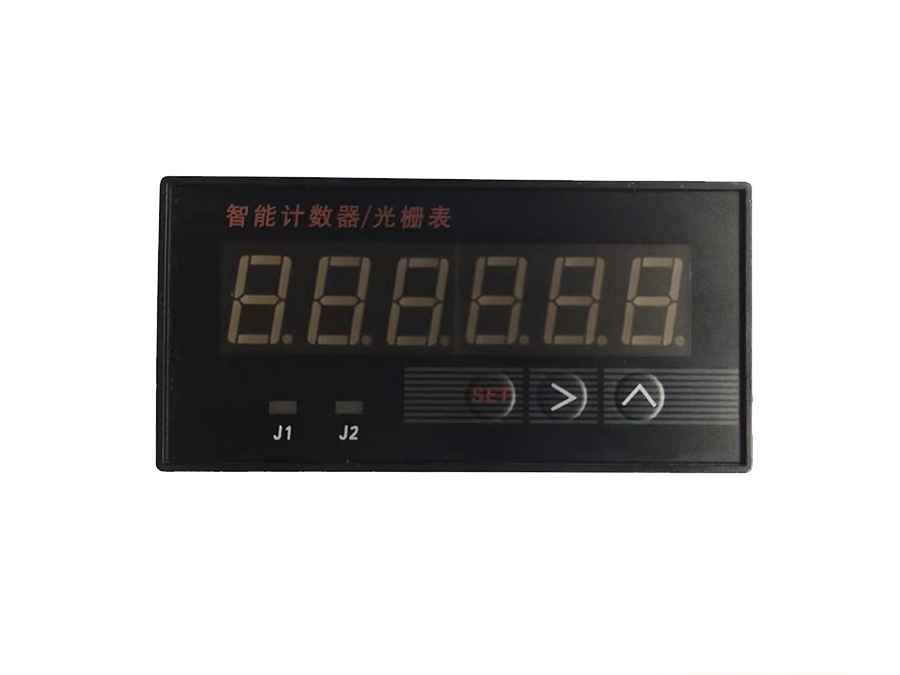

二、面板介紹

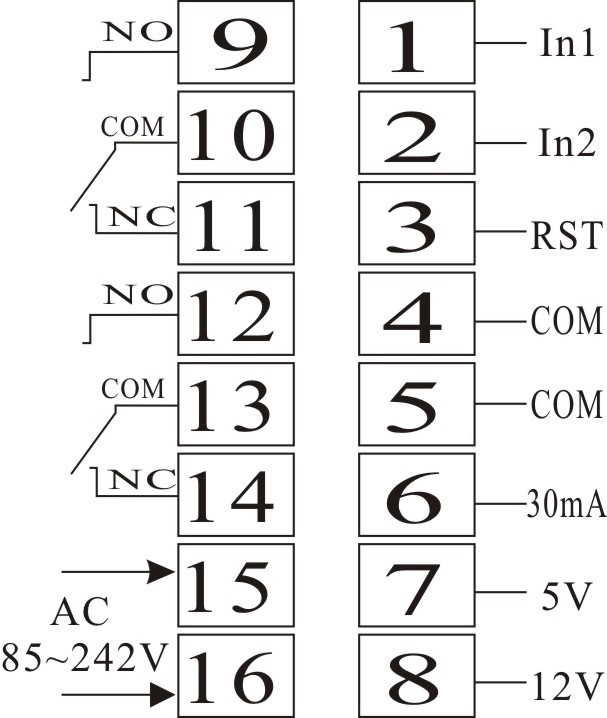

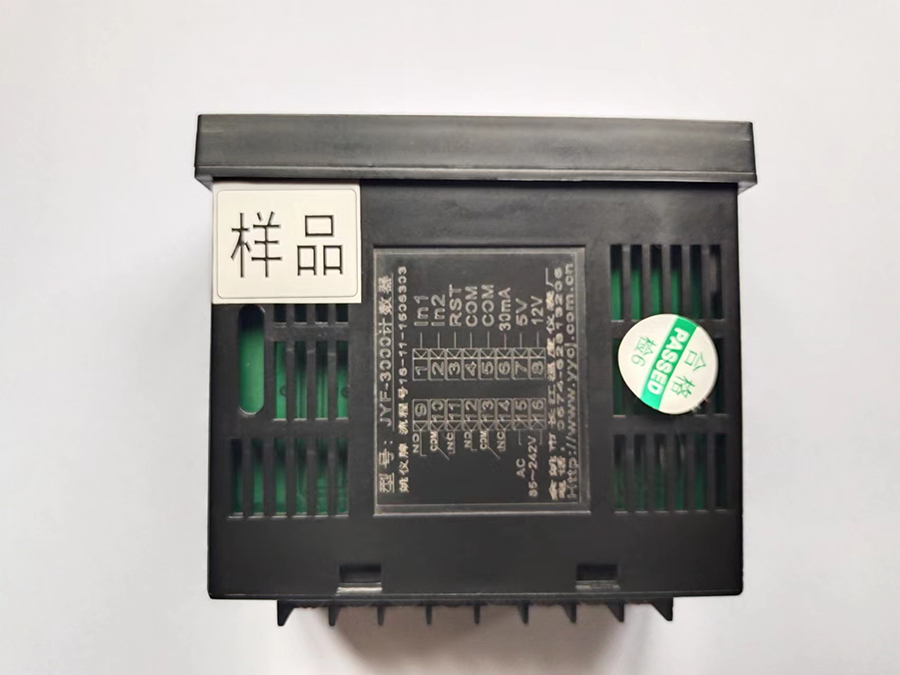

二、儀表接線圖
注1：IN1、IN2為輸入端，COM為公共端，RST為復位端。
注2:如干擾較強或接感性負載,可在220V交流電源輸入端和繼電器使用端分別并接250V/220nF的安規電容。
注3: 市面上的傳感器大致上分為兩類: 第一類是傳感器有效時輸出高電平 (輸出為常閉)，第二類正好相反傳感器有效時輸出低電平(輸出為常開,既NPN型)。
本儀表在出廠時僅能與第二類傳感器 (NPN型)配接(如有其他要求請申請定制) ,如果用戶使用的是PNP傳感器,則在使用時需要在lN和COM之間接一阻值合適的電阻(推薦510Ω)
第一類傳感器
第二類傳感器
